颚式破碎机的保险装置（液压装置、肘板结构）



近年来，我国矿山机械设备的生产技术越来越成熟，最鲜明的改进当属颚式破碎机，其不仅在性能和产量上有了很大突破，还特别设计了过载保护装置。我们都知道当破碎机里落入非破碎物时，为防止机器的重要零部件发生破坏，通常装有过载保护装置。颚式破碎机的保险装置一共有三种：液压连杆、液压摩擦离合器和肘板。




1、液压装置



基本介绍：液压保险装置结构紧凑、工作可靠非破碎物能自然排出，动颚自动复位，不能停车，所以，液压保险装置得到广泛应用，也是颚式破碎机发展的趋势之一。但是它必须备有专用的液压系统。相对液压元件和零部件的液压密封部位有较高的要求，否则容易出此现漏油现象。

适用范围：液压保险装置一般都用于大型的简摆式颚式破碎机。中小型复摆颚式破碎机都以肘板为保险件。洛阳大华设计师提高它的许用应力，以便能在机器超载时首先发生破坏，借此达到保险的目的。



2、肘板结构



肘板是机器中最简单最便宜的零件，所以得到广泛应用且经济有效，但当肘板断裂后，机器将停车，应重新更换新肘板后方可工作。

肘板通常有三种结构：中部较薄的变截面结构；弧形结构；S型结构。中部较薄的变截面结构在保证肘板的刚度和稳定性的同时，提高其超载破坏敏感度。弧形结构、S型结构两种结构是利用灰铸铁肘板抗弯性能差这一特点，选择合适的结构尺寸使肘板呈拉伸破坏，显然提高了肘板破坏的敏感度。尽管如此，肘板是否断裂主要取决于计算载荷的确定和载面尺寸计算是否正确，因此从加工制造方便性出发。



肘板结构缺点：肘板保险间的另一个缺点是由于设计不当，常常在超载时它不破坏，或者没有超载时它却破坏了，以致影响生产。因此设计时，应确定是由破碎力引起的肘板压力，以便设计出超载破坏是在肘板面积外，在结构设计时，应使其具有较高的超载破坏敏感度。

颚式破碎机的保险装置相对而言是比较科学和完善的，但是洛阳大华也要提醒广大用户在实际的操作过程中还是需要注意对破碎机的保养，破碎物料实在破碎机的适用范围之内，这样也可以延长破碎机的使用寿命。



扩展阅读：大华PE(X)Y系列粗（细）碎液压保护颚式破碎机

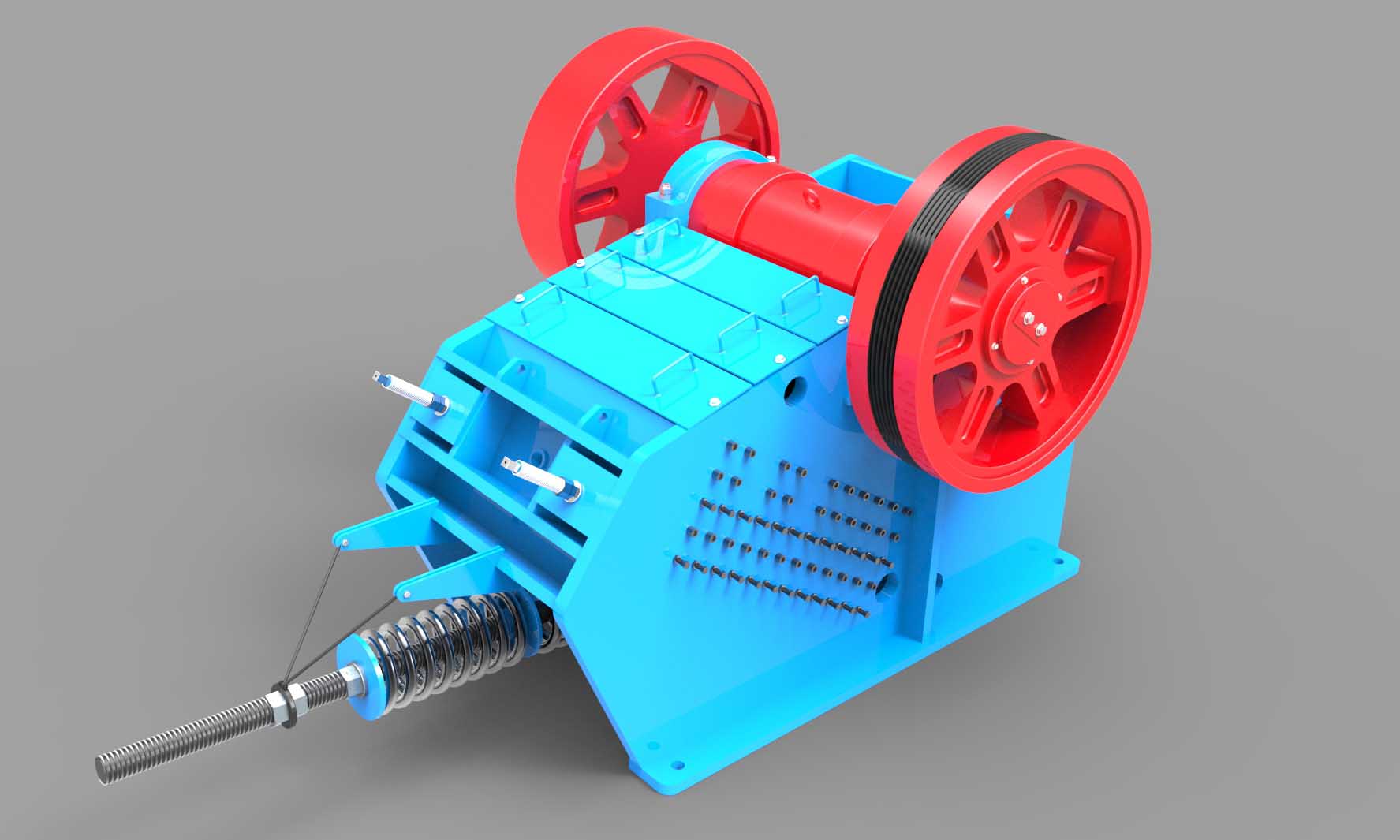

　PE(X)Y系列粗（细）碎液压保护颚式破碎机是一种单缸液压复摆颚式破碎机，主要应用于钢渣的粗中碎作业，该设备经多次优化，已形成独特的个性特征。具有高可靠性、易损件长寿命、维护简单等特点。

生产能力：16-280m³/h

应用领域：自1994年在无锡五洋钢渣处理厂使用以来，已在柳钢、马钢、首钢、宝钢等一百多个钢渣处理厂广泛应用，并出口巴基斯坦、马来西亚等国家。

适用物料：多用于钢渣的粗、中碎作业。
